태양열집열기

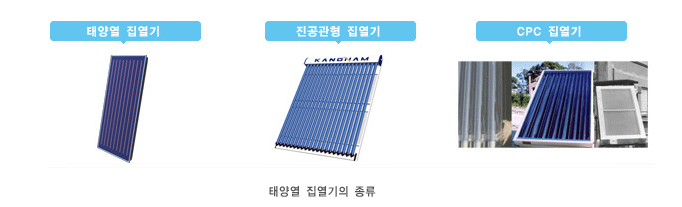

태양열집열기의 종류

태양열집열기는 형태에 따라서 평판형 집열기,진공관형 집열기,CPC집열기로 구분할 수 있습니다.

평판형집열기

판형의 집열기로써 신뢰성이 높으며, 흡수판 면적이 넓기 떄문에 집열초기 효율이 높고, 강화유리의 강도가 높아 충격에 강하며 대규모 설비공사 시 설치인건비가 비교적 적게 소요된다.

진공관형 태양열 집열기

단열손실을 줄이기 위해 진공기법을 적용한 제품으로 특수용도의 집열기로 사용되고 있다, 특히 태양열 냉방등 고온의 온수가 필요한 장소에 적합한 제품이다. 단점으로는 흡수판 면적이 다소 적기 때문에 초기 효율이 평판형에 비하여 낮다. 또한 충격에 약하고 설치비가 다소 많이 소요되는 특징이 있다.

CPC집열기

고정집광형 집열기라고 하여,반사판을 적용하여 집광하므로 집광비에 따라 집열온도가 비교적 높은 편이다. 특수용도로 사용할 수 있으나,설비비가 비싼 단점이 있다.

평판형 태양열 집열기의 특징

고효율

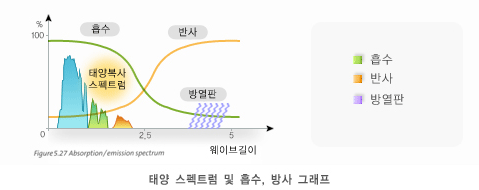

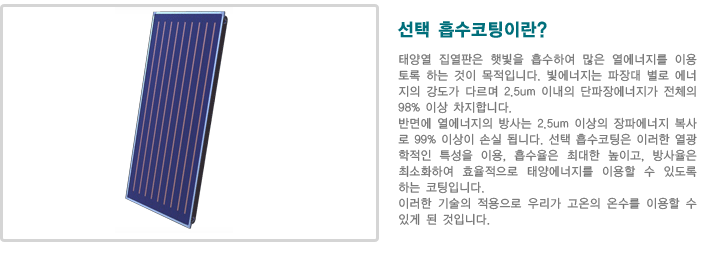

최고효율 선택흡수코팅판을 적용하여 집열기 효율효율부분 FRta = 0.75, FRULL= 4.65달성

고강도

일반적인 조립형 케이스가 아닌 금형 압축성형 기법을 적용하여 강도가 높가.

설치유연성

집열기 배관경이 넓어(25.4mm)쇼규모에서 부터 중,대규모 시스템에 이르기 까지 설치가 용이하며, 설계가 자유롭다,

유럽 인증 획득

본사의 집열기는 선진 유럽의 품질기준(Solar Key Mark)획득

평판형 집열기 사양

전체규격 l x w x t(mm)		2,010 x 1,010 x 89
흡수판 규격 l x w(mm)		1,965 x 955
투과면적 l x w(mm)		1,971 x 970
총/투과/흡수판 면적(m2)		2,03 / 1,912 / 1,877
무게 [Weight empty] (kg)		3535
열매체 부피 (l)		1.5
집열기형식		편광형 집열기
집열기 배관수량 및 직경/배관간격(mm)		9.8nm	100
투과체수량		1
투과체 재질		Solar glass
투과체 두께 (mm)		3.2
헤드배 관경 (mm)		25.4 (O.D)
흡수판(Absorber)	소재	동관
	두께	0.2mm
	표면처리	Selective coating
케이스재질		알루미늄
씰링		EPDM
단열재 두께(mm)		45
단열재 재질		유리섬유

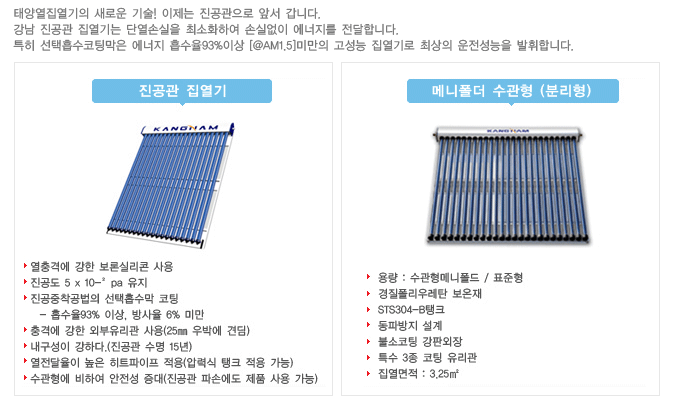

진공관형 태양열 집열기의 특징

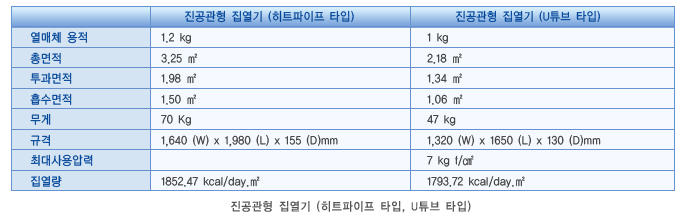

진공관형 태양열 집열기의 제품사양
